Машице за штанцање малих носача за аутомобиле

Мали аутомобилски носачи су критичне компоненте које носе оптерећење које се користе за подупирање склопова, фиксирање положаја, повезивање структура и пренос оптерећења. СИКАИДА аутомобилске матрице за штанцање малих носача су посебно дизајниране за различите прецизне носаче као што су они за моторе и суспензије, интегришући сложену подршку и прецизно позиционирање рупа како би се испунили строги захтеви аутомобилске производње.

Основне карактеристике производа

1. Формирање сложене потпорне структуре

Упркос компактној величини и сложеној структури носача, СИКАИДА калупи, кроз прецизну симулацију и компензацију повратне опруге, контролишу критичне димензије унутар ±0,1 мм, обезбеђујући равност, тачност рупа и структурну крутост у складу са стандардима.

2. Висока чврстоћа и висока ригидност

Основне компоненте аутомобилских матрица за штанцање малих носача користе челике високе тврдоће као што су СКД11 и Цр12МоВ, постижући тврдоћу од ХРЦ 48–52 након термичке обраде. Ово им омогућава да издрже ударна оптерећења високе фреквенције и имају радни век који прелази 500.000 циклуса, обезбеђујући стабилну носивост.

3. Мултифункционални интегрисани дизајн

Интегришући више процеса као што су штанцање, савијање и штанцање, и инкорпорирајући механизме као што су клизни блокови и азотне опруге, сложена обрада се може завршити у једном потезу, значајно побољшавајући ефикасност производње и квалитет производа.

4. Прецизни положаји рупа и систем повезивања

Тачност рупе за уградњу достиже ±0,05 мм, а храпавост зида рупе Ра 0,8. Оптимизоване прирубничке и закивне спојне структуре обезбеђују сигурну и нелабављиву везу носача, гарантујући дугорочну поуздану употребу возила.

5. Интелигентно гнежђење и ЦАЕ оптимизација

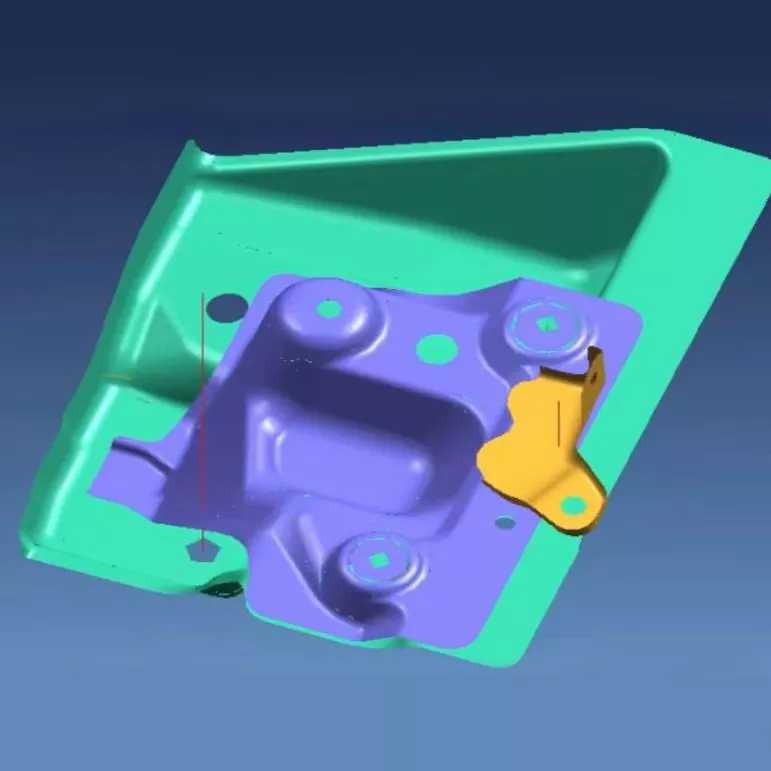

Коришћењем ЦАЕ софтвера као што је АутоФорм за оптимизацију гнежђења, коришћење материјала је повећано на преко 85%, ефективно смањујући дефекте приликом формирања и снижавајући стопу отпада.

Подручја примене

СИКАИДА аутомобилске матрице за штанцање малих носача имају широку примену, покривајући производњу мотора, вешања, инструмент табле, седишта, акумулатора, врата и носача издувног система.

Процес производње

1. Дизајн производа и ЦАЕ анализа

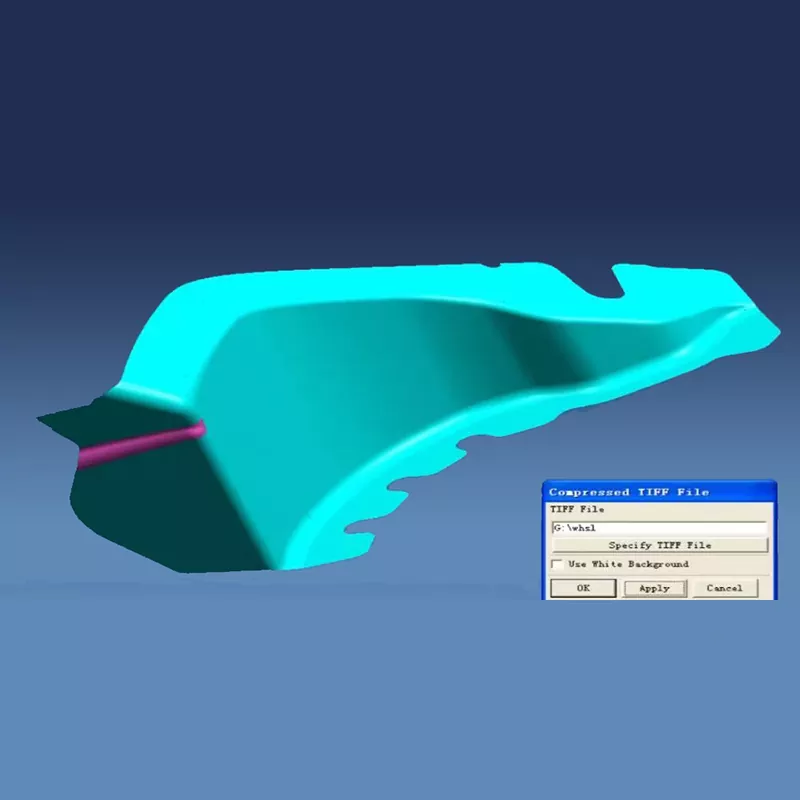

Креирање симулације и оптимизација процеса се изводе коришћењем ЦАЕ софтвера за идентификацију потенцијалних недостатака и одређивање оптималног решења, обезбеђујући успешну производњу калупа.

2. 3Д дизајн структуре калупа

Машине за штанцање малих носача за аутомобиле користе потпуни софтвер за 3Д дизајн као што су УГ и ЦАТИА за пречишћавање шупљина, система за вођење и других компоненти, обезбеђујући рационалну структуру калупа и лакоћу одржавања.

3. Избор материјала

Радни делови су направљени од тврдог челика за калупе као што је СКД11, база калупа је направљена од челика 45 са топлотном обрадом, стандардни делови користе ГЦр15 челик за лежајеве, а делови за пробијање користе челик велике брзине или цементни карбид како би се осигурала прецизност и издржљивост.

4. Прецизна обрада

Груба обрада омогућава додатке, а прецизна обрада обезбеђује тачност. Површински третмани као што су нитрирање и тврдо хромирање додатно побољшавају тврдоћу калупа и отпорност на хабање, гарантујући квалитет производа.

5. Склапање и отклањање грешака

Након прецизне монтаже, аутомобилске матрице за штанцање малих носача пролазе кроз пробно пресовање и отклањање грешака. Инспекција првог комада и пробна производња серије потврђују тачност, стабилност и поузданост калупа.

Често постављана питања

П1: Који се материјали обично користе у аутомобилским матрицама за штанцање малих носача?

А1: Радни делови првенствено користе челик за калупе високе тврдоће као што су СКД11, Цр12МоВ и ДЦ53. Оквир калупа користи конструкцијске челике као што су челик 45 и К235. Стандардни делови као што су стубови за вођење и чауре користе челични лежај ГЦр15. За подручја високог хабања, као што су бушење рупа, понекад се користи тврда легура или брзорезни челик да би се осигурала чврстоћа, тврдоћа и издржљивост калупа.

П2: Колико је дуг производни циклус за аутомобилске калупе малих носача?

А2: У зависности од сложености калупа и захтева за прецизношћу, производни циклус је обично 10-18 недеља. За израду једноставних калупа за носаче потребно је око 10 недеља, за калупе за носаче средње сложености је потребно 14 недеља, а за високопрецизне сложене калупе за носаче може бити потребно 18 недеља или више. Специфични циклус зависи од сложености структуре носача, захтева за прецизношћу рупа и тежине процеса обраде.

П3: Колики је животни век аутомобилских матрица за штанцање малих носача?

А3: Под нормалним условима употребе и одржавања, животни век малих матрици за штанцање може достићи преко 500.000 циклуса. Одабиром висококвалитетних материјала, правилном топлотном обрадом и прецизном машинском обрадом, животни век неких калупа може достићи 1 милион циклуса. Посебно за делове који се веома троше, као што је штанцање, потребно је редовно одржавање и замена да би се обезбедио квалитет производа.

П4: Како осигурати тачност и перформансе подршке утиснутих заграда?

А4: Кроз ЦАЕ анализу за оптимизацију параметара процеса, усвајање система за вођење високе прецизности, контролу опруге материјала и редовну проверу и одржавање тачности матрице, тачност димензија носача може се контролисати унутар ±0,1 мм, а равност површине подршке може да достигне 0,05 мм/м. У исто време, разумни структурални дизајн и процеси топлотне обраде обезбеђују да конзола има довољну крутост и чврстоћу везе.

П5: Које су кључне контролне тачке у процесу производње калупа за носаче?

А5: Кључне контролне тачке у производњи калупа за носаче укључују: ① Прецизну машинску обраду рупа како би се осигурала тачност монтажних рупа; ② Подржите машинску обраду површине како бисте осигурали равност и глаткоћу; ③ Формирање структуре везе како би се осигурала снага везе; ④ Процес топлотне обраде како би се осигурала тврдоћа и жилавост; ⑤ Састављање и отклањање грешака како би се осигурала тачност калупа и оперативна стабилност. Свака контролна тачка захтева строгу инспекцију квалитета и контролу процеса.
