Матрице за штанцање склопа одељка мотора аутомобила

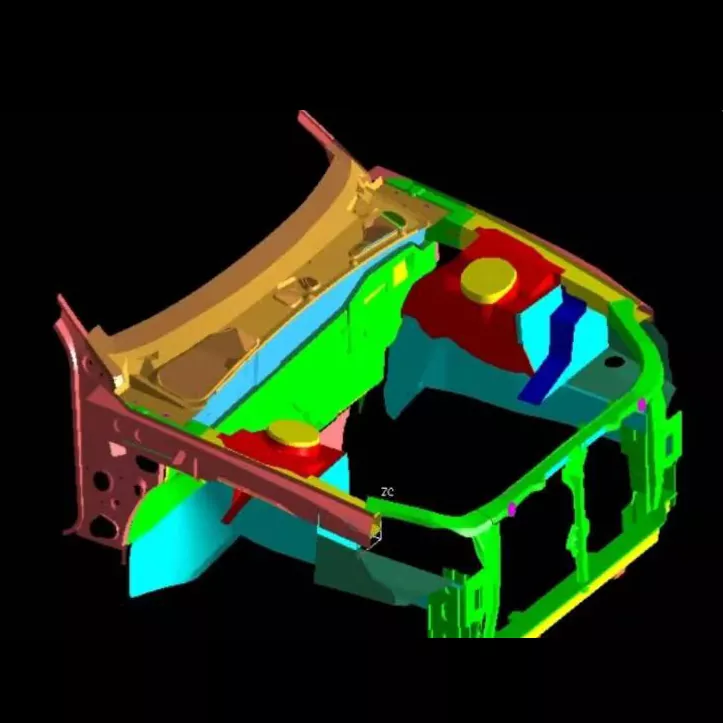

Склоп одељка за моторе аутомобила је основна носива компонента аутомобилског погонског склопа, а ниво производње његових калупа за штанцање представља највиши ниво технологије аутомобилских матрица за штанцање. СИКАИДА матрице за монтажу одељка мотора за аутомобиле нису једна матрица, већ комплетан систем калупа који се користи за штанцање лима у главни оквир и панеле каросерије моторног простора. Ове компоненте се затим склапају у комплетан моторни простор заваривањем или вијцима.

Основне карактеристике производа

1. Велика величина и сложена структура

Матрице за штанцање склопа у одељку мотора аутомобила су велике величине (обично дуже од 1,2 метра и шире од 0,8 метара), са сложеним структурама шупљина. Захтевају формирање рупа за монтажу, ојачавајућа ребра и савијене ивице, интегришући више радних станица укључујући дубоко извлачење, обликовање, обрезивање и пробијање.

2. Ултра-висока прецизност и висока чврстоћа

Као критичне сигурносне носиве компоненте у аутомобилима, тачност димензија утиснутих делова се контролише унутар ±0,05 мм, без површинских дефеката као што су пукотине или боре. Висококвалитетни челик и прецизни процеси топлотне обраде обезбеђују високу чврстоћу, високу тврдоћу и високу отпорност на хабање калупа.

3. Интеграција са више процеса

Интегрисање више процеса као што су дубоко извлачење, обрезивање, пробијање, прирубљивање и обликовање, коришћењем прогресивних или континуираних структура калупа, подржавајући аутоматизовану масовну производњу.

4. Систем прецизног вођења и истовара

Механизми за прецизно вођење, пражњење и избацивање су дизајнирани за сложена подрезивања и негативне углове у штанцаним деловима, обезбеђујући равномеран проток материјала и смањујући дефекте приликом формирања.

5. Контрола температуре и подмазивања

Неки модели су опремљени системом за контролу температуре грејања/хлађења и високоефикасним системом подмазивања како би се смањило трење, продужио животни век матрице и обезбедио квалитет штанцања врхунских материјала.

Подручја примене

1. Производња путничких возила

Производи основне структурне компоненте каросерије као што су предње преграде, браници, заштитни зидови и унутрашњи и спољашњи панели хаубе мотора, пружајући структурну подршку и заштиту.

2. Нова енергетска возила

Матрице за штанцање склопа у одељку мотора за аутомобиле су прилагођене захтевима за прилагођавање распореда одељка мотора нових енергетских возила, оптимизоване за лагане материјале као што су легуре алуминијума и челик високе чврстоће, испуњавајући веће захтеве за прецизношћу.

3. Производња комерцијалних возила

Прилагођен већим и сложенијим захтевима у простору мотора комерцијалних возила као што су камиони и аутобуси, способан да се носи са тешким обликом ултра-великих лимова.

Процес производње

1. Анализа производа и дизајн процеса

Користи ЦАЕ софтвер као што су АутоФорм и Динаформ за анализу формабилности штанцања, предвиђање и решавање проблема као што су пуцање и наборе, и оптимизацију параметара процеса.

2. Дизајн калупа

Матрице за штанцање склопа у одељку мотора за аутомобиле су дизајниране у пуном 3Д коришћењем софтвера као што су УГ, ЦАТИА и АутоЦАД, рафинишући сваку компоненту како би уравнотежили снагу, крутост, животни век и ефикасност производње.

3. Избор материјала

- Основни материјал: 45#, 50# угљенични конструкцијски челик

- Радни делови: Цр12МоВ, Цр12 и други алатни челици; за масовну производњу могу се користити челични цементни карбидни или металуршки материјали.

4. Прецизна обрада

- Груба обрада: Уклањање вишка материјала помоћу велике порталне глодалице или обрадног центра.

- Завршна обрада: Високопрецизни ЦНЦ обрадни центар, спора жица ЕДМ.

- Специјална обрада: Машинска обрада сложених површина електричном пражњењем, полирање до Ра≤0,4μм.

- Термичка обрада: гашење, каљење, нитрирање, итд., за побољшање тврдоће и отпорности на хабање.

5. Монтажа и Т0 пробни калуп

Након монтаже, калуп се уграђује на опрему за штанцање за пробно обликовање, прилагођавајући параметре као што су притисак и ход док жигосани део не испуни стандарде.

Трендови развоја

1. Ултра-велики интегрисани калупи: Прилагодљив за опрему за штанцање од 2000 тона и више, смањујући број делова и процеса заваривања.

2. Обликовање лаганог материјала: Оптимизовано за материјале као што су легуре алуминијума и челик високе чврстоће, побољшавајући проблеме са опругама.

3. Интелигентна производња и дигитализација: Интеграција ЦАЕ анализе, 3Д штампања, дигиталних близанаца и других технологија за скраћивање развојних циклуса.

4. Аутоматизована производња са више станица: Постизање потпуне аутоматизације од уноса лима до излаза готовог производа, побољшавајући ефикасност и доследност.

Често постављана питања

П1: Који се материјали обично користе у калупима за штанцање склопа одељка мотора аутомобила?

А1: База матрице обично користи висококвалитетни угљенични конструкцијски челик (као што је 45#, 50#), док радни делови користе високоугљенични високохромирани алатни челик (као што је Цр12МоВ, Цр12), брзи челик (као што је В6Мо5Цр4В2) или цементирани карбид. За масовну производњу могу се користити челични цементни карбидни материјали или материјали из металургије праха како би се осигурало да матрица има високу чврстоћу, високу тврдоћу и високу отпорност на хабање.

П2: Колико је дуг производни циклус за калупе за штанцање склопа у одељку мотора за аутомобиле?

А2: Штанцане калупе за склопове одељка за аутомобиле су врхунац технологије, искуства и умећа. Њихов развојни циклус је дуг (обично 8-15 месеци) и скуп (достиже милионе до десетине милиона РМБ), што их чини кључним показатељем укупне снаге компаније за производњу калупа. Што је већа сложеност, дужи је циклус. Уз примену интелигентне производње и дигиталних технологија, развојни циклус се постепено скраћује.
