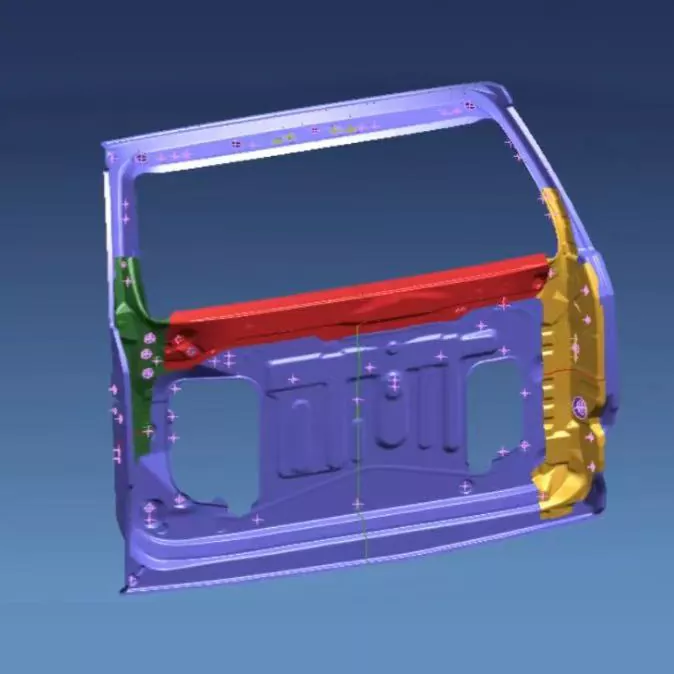

Матрице за штанцање носача за аутомобиле

СИКАИДА матрице за утискивање носача носача аутомобила су велики, високо прецизни системи матрица које се користе за штанцање и формирање металних лимова. Састоје се од више матрица за радне станице, укључујући матрице за слепљење и калупе за формирање, широко се користе у производњи рамова за подршку шасије аутомобила, прецизно испуњавајући захтеве за безбедност и монтажу аутомобила, показујући снагу кинеских могућности производње калупа за штанцање.

Детаљне карактеристике производа

1. Структурне карактеристике високе чврстоће: Матрице за утискивање носача за аутомобиле могу формирати сложене структуре укључујући рупе за монтажу и ребра за ојачање, са прецизношћу димензија контролисаном унутар ±0,05 мм. Матрице користе дизајн високе крутости како би се одупрле ударима штанцања, спречиле деформације и осигурале конзистентност производа.

2. Вишепроцесно интегрисано обликовање: Интегришући 10-20 радних станица, овај систем омогућава аутоматизовану континуирану производњу композитних процеса као што су једноструко слепљивање и вишеструко обликовање, ефикасно завршавајући обликовање равних панела у тродимензионалне потпорне рамове и смањујући дефекте при преносу.

3. Комплексно обликовање закривљене површине: Прецизно израчунавање протока материјала, компензације повратне опруге и других параметара оптимизује површине калупа, обезбеђујући прецизне облике делова, глатке површине и слободу од бора, огреботина и других дефеката.

4. Систем за вођење и позиционирање високе прецизности: Опремљен са високо прецизним водећим стубовима и чаурама, са тачношћу вођења ≤0,02 мм, осигуравајући прецизно поравнање горњег и доњег калупа и гарантујући тачност димензија и монтаже оквира за подршку.

5. Напредни систем за подмазивање и деформисање: Опремљен самоподмазујућим премазима и пнеуматским уређајима за деформисање, овај систем решава проблеме пријањања материјала и огреботина, обезбеђујући интегритет делова и животни век калупа.

Карактеристике производа и апликације

1. Предњи потпорни оквир: повезује мотор и предње вешање, носи оптерећења и ударе;

2. Задњи потпорни оквир: Подржава задње вешање, обезбеђујући тачност поравнања точкова;

3. Калуп потконструкције: Формира подоквир, распоређујући оптерећење и повећавајући крутост шасије;

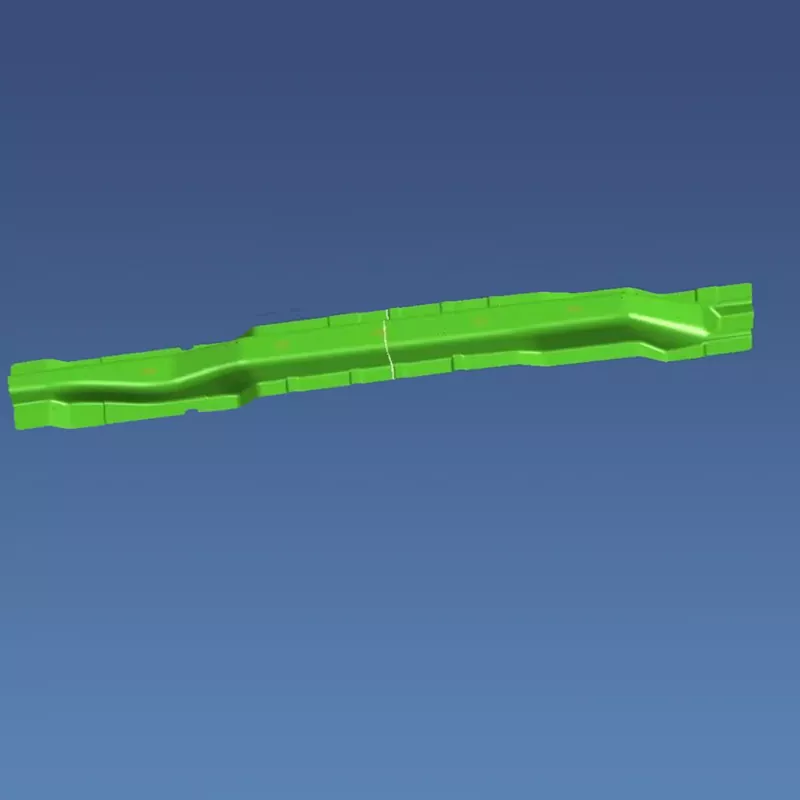

5. Калуп уздужних греда: Израђује уздужне греде возила, побољшавајући укупну торзиону крутост.

Увод у процес производње

1. ЦАЕ анализа и дизајн процеса: Користи софтвер као што је АутоФорм за анализу формабилности и оптимизацију процеса, проактивно решавајући потенцијалне дефекте.

2. Дизајн структуре калупа: Користи потпуно параметарски дизајн помоћу УГ и ЦАТИА софтвера, прилагођеног потребама купаца. Наша фабрика је опремљена напредном опремом за подршку дизајну истраживања и развоја.

3. Избор материјала и термичка обрада

- Радни делови: Користи Цр12МоВ и брзорезни челик да би се обезбедила тврдоћа и отпорност на хабање;

- Нерадни делови: користи челик 45 и челик К235, балансирајући перформансе и цену;

- Термичка обрада: каљење + каљење, тврдоћа ХРЦ48-52, продужава живот калупа.

4. Прецизни процес обраде

Груба обрада: Портална глодалица се користи за обраду основне површине; струг и жица ЕДМ се користе за обраду разних делова и рупа.

Фина обрада: ЦНЦ обрада сложених површина (прецизност 0,01 мм), комбинована са брушењем, ЕДМ и полирањем огледала (Ра≤0,4μм).

Површинска обрада: Нитрирање, хромирање и тефлонски премаз за побољшање тврдоће, отпорности на корозију и мазивости.

5. Монтажа и отклањање грешака: Након прецизне монтаже, врши се пробно обликовање. Вишеструке оптимизације и инспекције првог дела се спроводе да би се завршила верификација пробне производње у малим серијама, испуњавајући захтеве масовне производње.

Трендови развоја

1. Интегрисана технологија обликовања: Оптимизовани дизајн и процеси омогућавају интегрисано штанцање више делова, смањујући заваривање и побољшавајући ефикасност и снагу.

2. Технологија врућег обликовања челика високе чврстоће: Надограђени калупи су прилагођени за вруће обликовање челика ултра високе чврстоће (≥900℃) како би се испунили захтеви производа високих перформанси.

3. Интелигентно и дигитално надгледање: Сензори су инсталирани за праћење параметара у реалном времену, омогућавајући дигиталну контролу и предиктивно одржавање, побољшавајући стабилност и продужавајући век трајања калупа.

4. Примена технологије адитивне производње: Коришћење 3Д штампања (СЛМ технологија) за производњу сложених структура калупа скраћује време циклуса и побољшава перформансе.

5. Зелена производња и оптимизација процеса: Оптимизацијом процеса и побољшањем коришћења материјала постиже се очување енергије и смањење емисија, доприносећи зеленом развоју аутомобилске индустрије.
