Матрице за штанцање подних склопова аутомобила

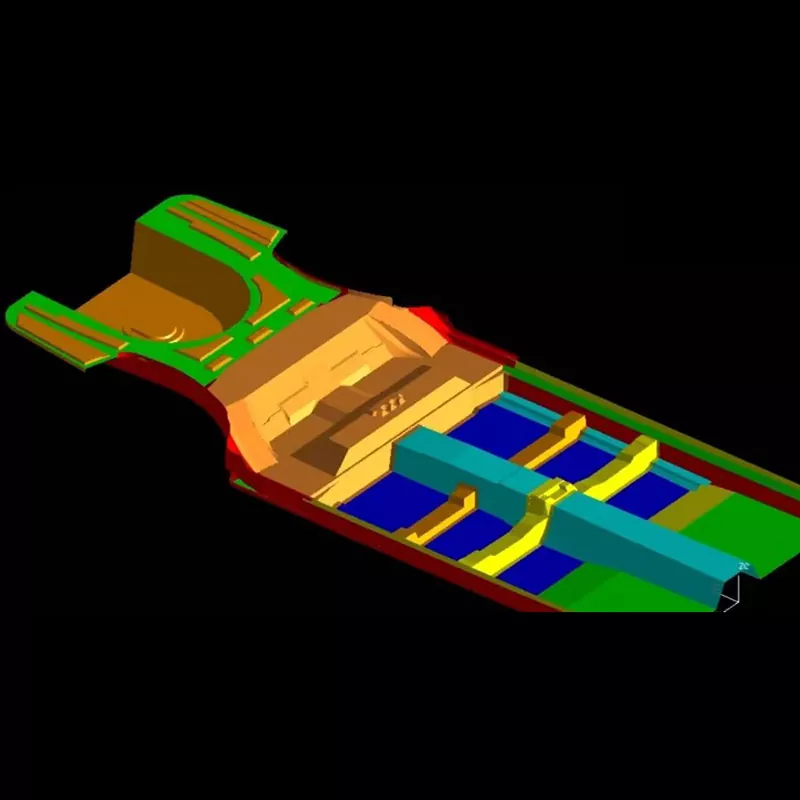

Матрице за штанцање подних склопова за аутомобиле су велики, високо прецизни интегрисани системи за штанцање главног оквира пода. То нису појединачне матрице, већ потпуне комбинације калупа (јер подни склоп захтева заваривање више утиснутих делова). Они представљају врхунац технологије штанцања и представљају кључно мерило за мерење снаге произвођача матрица.

Као поуздани добављач у аутомобилској индустрији, СИКАИДА се фокусира на истраживање и развој и производњу висококвалитетних подних монтажних калупа, производећи производе са робусном структуром, прецизним обликовањем и дугим веком трајања. Наша фабрика користи потпуно дигитални дизајн и прецизну производњу како би осигурала да свака матрица испуњава строге захтеве аутомобилске индустрије.

Кључне карактеристике производа:

1. Велика величина и сложена структура

Ови калупи су велике величине (дужина > 1,5 м, ширина ≥ 1,2 м), са сложеним шупљинама. Захтевају формирање рупа за монтажу, ребра за ојачање и друге карактеристике. Користи се дизајн са више станица, који интегрише процесе дубоког извлачења, обликовања, штанцања и обрезивања.

2. Захтеви високе прецизности и високе чврстоће

Матрице за штанцање подног склопа аутомобила имају толеранције димензија контролисане унутар ±0,5 мм, са строгим захтевима за равност и контуре. Такође поседују изузетно високу крутост, отпорне су на деформацију штанцања под високим притиском и обезбеђујући конзистентност у деловима масовне производње.

3. Интеграција са више процеса

Калуп интегрише више процеса као што су дубоко извлачење, обликовање и обрезивање. Оптимизовани распоред процеса смањује кораке производње, а компатибилност са аутоматизованим линијама за штанцање значајно побољшава ефикасност производње.

4. Комплетан систем формирања

Матрице за штанцање подних склопова за аутомобиле имају велику структуру, укључујући основне компоненте као што су ударци и матрице. Опремљени напредним пнеуматско-хидрауличним системом, они раде глатко и ефикасно, обезбеђујући високу поузданост.

5. Напредни систем за хлађење и подмазивање

Матрице за утискивање подних склопова за аутомобиле опремљене су конформним каналима воде за хлађење и високоефикасним системом подмазивања, обезбеђујући уједначену температуру калупа, побољшавајући ефикасност производње и квалитет делова, и смањујући деформацију дела и заостало напрезање.

Материјали и апликације

1. Подручја примене

Широко се користи у производњи каросерија путничких аутомобила, СУВ-а, МПВ-а и комерцијалних возила.

2. Избор материјала

Основа калупа за монтажу подних плоча за аутомобиле користи стандардне челике као што су 45# челик и К235, док основне компоненте користе челике за калупе са високим садржајем угљеника и хрома као што су Цр12МоВ и СКД11. Након топлотне обраде, тврдоћа достиже ХРЦ48-52, а радни век прелази 500.000 циклуса.

Процес производње

1. ЦАЕ симулациона анализа за решавање проблема формирања унапред;

2. потпуни 3Д дизајн калупа како би се осигурала разумна структура;

3. избор висококвалитетног челика за калупе;

4. груба обрада, фина обрада, топлотна обрада и фино полирање како би се осигурала прецизност;

5. монтажа и пробно обликовање, отклањање грешака и оптимизација док делови не испуне стандарде.

Трендови развоја

1. Ултра-велики интегрисани калупи, компатибилни са пресама преко 2000 тона;

2. Лагана адаптација, компатибилна са новим материјалима и напредним процесима формирања;

3. Интелигентна дигитализација производње, која омогућава праћење у реалном времену и виртуелно отклањање грешака;

4. Апликације за 3Д штампање, побољшавајући ефикасност производње и квалитет сложених делова.

Често постављана питања

П1: Који се материјали обично користе у калупима за штанцање подних склопова аутомобила?

А1: Стандардни челик (као што је челик 45, К235) се обично користи за базу калупа. Челик за калупе са високим садржајем угљеника и хрома (као што је Цр12МоВ, СКД11) се користи за кључне делове као што су шупљине и језгра. Након топлотне обраде, тврдоћа може достићи ХРЦ48-52, са високом отпорношћу на хабање и високом чврстоћом на притисак.

П2: Колико дуго траје производни циклус за утискивање подних склопова аутомобила?

А2: Циклус развоја матрица за штанцање подних склопова за аутомобиле је дуг (обично 8-15 месеци) и скуп (достиже милионе до десетине милиона РМБ), што га чини кључним мерилом за мерење свеобухватне снаге компаније за производњу калупа. Како се аутомобили развијају ка интелигенцији, електрификацији и лаганој тежини, технички захтеви за њихове калупе ће наставити да се повећавају.
