Матрице за штанцање унутрашњег склопа аутомобилске бочне плоче

СИКАИДА матрице за штанцање унутрашњег склопа бочних панела аутомобила су велики, високо прецизни системи матрица које се користе за штанцање унутрашњих панела бочних панела од лима. То су матрице за језгро у производњи каросерије у белом и широко се користе у производњи путничких и комерцијалних возила. Овај производ интегрише више процеса штанцања како би се постигло једноделно обликовање унутрашње плоче бочне плоче, обезбеђујући ефикасност и конзистентност производње. Наша фабрика у Кини, са напредном опремом и професионалним тимом, гарантује стабилну и висококвалитетну производњу калупа.

Детаљне карактеристике производа

1. Велика и сложена структура

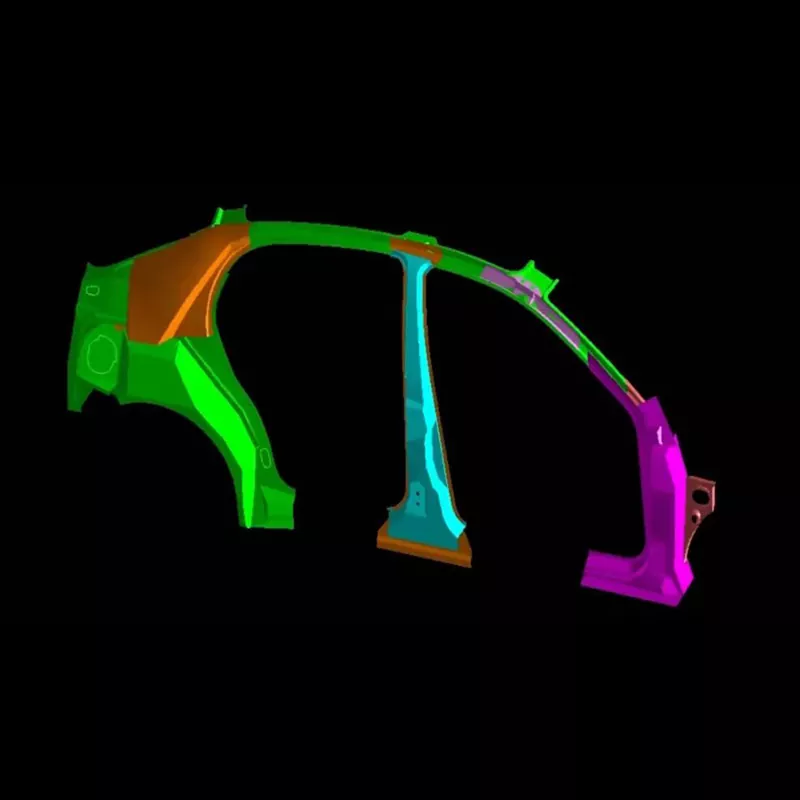

Унутрашњи панел бочне плоче је велике величине (преко 800 мм дужине и преко 600 мм ширине) и сложеног облика, који захтева формирање вишеструких карактеристика. СИКАИДА матрице за штанцање унутрашњег склопа унутрашњег панела аутомобила имају високу површинску прецизност, вишеструке површине слободног облика и рационалан структурални дизајн, решавајући проблем неравномерне расподеле силе током штанцања великих лимова.

2. Висока прецизност и захтеви високог квалитета

Као спољна компонента, унутрашња плоча бочне плоче не сме да буде без огреботина, бора и других недостатака. СИКАИДА стриктно контролише прецизност калупа, постижући храпавост површине од Ра0,4 μм или више, испуњавајући захтеве производње високог квалитета.

3. Интеграција са више процеса

Матрице за штанцање унутрашњег склопа аутомобилске стране имају интегрисани дизајн са више станица, омогућавајући завршетак вишеструких процеса као што су дубоко извлачење и обрезивање у једној операцији, побољшавајући ефикасност. Аутоматизоване функције транспорта и онлајн инспекције могу се додати по потреби да би се постигла интелигентна производња.

4. Систем за прецизно вођење и балансирање

Опремљен прецизним системом за вођење, балансирање и притисак, обезбеђује уједначену расподелу силе током штанцања лима, избегавајући дефекте производа и побољшавајући стопу приноса.

5. Специјално пројектовање конструкција

Користећи сегментирану матрицу и структуру матрице која се брзо мења, компатибилан је са новим материјалима као што су челик високе чврстоће и легуре алуминијума, решавајући изазове формирања и проширујући опсег примене.

Основне карактеристике производа

1. Висока крутост: Коришћење материјала високе чврстоће обезбеђује стабилност у штанцању велике тонаже и продужава радни век.

2. Прецизно вођење: Високо прецизан систем водилице и водећих рукава обезбеђује позиционирање штанцања и тачност производа.

3. Интелигентни надзор: Интегрисани сензори омогућавају праћење у реалном времену и предиктивно одржавање.

4. Брза промена матрице: Модуларни дизајн скраћује време промене матрице и прилагођава се производњи у више варијанти.

Сценарији апликација

Матрице за штанцање унутрашњег склопа аутомобилских бочних панела се првенствено користе у производњи каросерија путничких аутомобила и комерцијалних возила, служе као основни калупи за каросерију у белој боји и препознају их домаћи и међународни купци. Као професионални добављач, СИЦАИДА може да обезбеди прилагођена решења која ће задовољити потребе различитих модела возила.

Процес производње

1. Анализа производа и дизајн процеса

Користећи професионални софтвер за анализу формабилности и дизајн процеса, предвиђа и решава потенцијалне проблеме.

2. Дизајн калупа

Користећи потпуни софтвер за 3Д дизајн као што су УГ и ЦАТИА, педантни детаљи су рафинирани како би се осигурала прецизност и рационалност калупа.

3. Избор материјала

Оквир калупа за унутрашњу монтажу бочне плоче за аутомобилску монтажу направљен је од ливеног гвожђа високе чврстоће или заварених челичних плоча. Кључне компоненте користе алатни челик отпоран на хабање и високу чврстоћу на притисак како би се гарантовао квалитет калупа.

4. Прецизна обрада

Груба обрада, фина обрада, специјална обрада и ручно полирање осигуравају прецизност калупа и квалитет изгледа.

5. Састављање и отклањање грешака (Т0 пробно обликовање)

Након монтаже, калуп се тестира на машини, а параметри процеса се прилагођавају и оптимизују док узорак не буде квалификован.

Развојни трендови:

1. Ултра-велики интегрисани калуп: Прилагођавајући се тренду интегрисаних унутрашњих панела бочних панела, један сет калупа може тежити преко 200 тона.

2. Прилагођавање новим применама материјала: Оптимизовани дизајн и избор материјала прилагођавају се карактеристикама обликовања нових материјала како би се испунили захтеви аутомобила за лаку тежину и високу чврстоћу.

3. Интелигентна производња и дигитализација: Уграђени сензори омогућавају праћење у реалном времену, у комбинацији са дигиталном технологијом близанаца, скраћујући развојни циклус и смањујући трошкове.

4. Апликације за адитивну производњу (3Д штампање).

Матрице за штанцање унутрашњег склопа аутомобилске стране користе технологију 3Д штампања за креирање сложених структура, побољшавајући ефикасност производње и квалитет производа.

Често постављана питања

П1: Који се материјали обично користе у матрицама за штанцање унутрашњег склопа аутомобилске стране?

А1: База калупа обично користи ливено гвожђе високе чврстоће (као што је ХТ300, нодуларно гвожђе) или заварене челичне плоче. Кључне компоненте као што су шупљине и језгра користе алатни челик са високим садржајем угљеника и хрома (као што су Цр12МоВ, ДЦ53, итд.), нудећи високу отпорност на хабање и високу чврстоћу на притисак.

П2: Колико је дуг производни циклус за печате за штанцање унутрашњег склопа аутомобилске стране?

А2: Матрице за штанцање унутрашњег склопа аутомобилске бочне плоче су врхунац технологије, искуства и умећа. Они интегришу механички дизајн, науку о материјалима, механику пластичности и прецизну производњу. Њихов развојни циклус је дуг (обично 8-15 месеци) и скуп (достиже милионе до десетине милиона РМБ), што их чини кључним мерилом за мерење свеобухватне снаге компаније за производњу калупа. Како се каросерије аутомобила развијају у правцу лаких, чврстих и интелигентних дизајна, технички захтеви за њихове калупе ће наставити да расту.
