Матрице за штанцање склопа предњег вешања аутомобила

СИКАИДА матрице за монтажу предњег вешања за аутомобиле су посебно дизајниране за масовну производњу и високо прецизну производњу структурних компоненти вешања, испуњавајући захтеве за тачност димензија, крутост, век трајања и безбедност од судара. Широко се користе у различитим типовима возила, укључујући путничка, комерцијална возила и електрична возила.

Основне технолошке карактеристике:

1. Формирање сложене просторне структуре

Прецизна контрола тродимензионалног протока материјала и истезања у компонентама суспензије, са кључном димензионалном тачношћу ±0,05 мм и прецизношћу просторног положаја ±0,1 мм. Коришћењем технологије прогресивног обликовања са више пролаза избегава се стањивање материјала и концентрација напрезања.

2. Носиви дизајн високе чврстоће

Компатибилан са челиком високе чврстоће и лаким легурама, високо прецизно формирање подручја високог напрезања и критичних структура, са равношћу ≤0,08 мм/м и паралелношћу ≤0,12 мм. Професионална технологија обезбеђује стабилне перформансе материјала.

3. Технологија прецизне обраде рупа

Интегрише више процеса, довршавајући високо прецизно формирање рупа у једној операцији штанцања. Прецизност рупе ±0,03 мм и цилиндричност пречника рупе ≤0,05 мм, ослањајући се на високопрецизан систем вођења како би се обезбедио квалитет рупе.

4. Интеграција вишекомпонентног заваривања

Модуларни дизајн калупа за монтажу предњег огибљења аутомобила са резервисаним структурама за заваривање, искоришћењем материјала ≥85%, прилагодљивошћу брзе промене калупа за производњу више возила и побољшаном прецизношћу монтаже и чврстоћом конструкције кроз контролу деформације заваривања.

5. Динамичке перформансе и оптимизација безбедности

Кроз високо прецизно навођење и праћење у реалном времену, са прецизношћу површине ±0,02 мм, оптимизована дистрибуција напрезања продужава век трајања замора, а побољшани дизајн апсорпције енергије побољшава безбедност при судару.

6. Интелигентна контрола процеса

Користећи ЦАЕ софтвер за оптимизацију параметара, користе се контролни систем са три петље и интелигентни уређаји за праћење како би се постигло праћење процеса формирања у реалном времену, обезбеђујући конзистентан квалитет у масовној производњи.

Подручја примене

Широко се користи у системима предњег вешања путничких аутомобила, комерцијалних возила, теренских возила, електричних возила, тркачких аутомобила високих перформанси, камиона и аутобуса, прилагођавајући се специфичним потребама различитих модела возила.

Процес производње

1. Дизајн и симулација производа

Користећи ЦАЕ технологију симулације, спроводе се анализа могућности обликовања, прорачун повратног оптерећења и динамичка оптимизација да би се обезбедила подршка подацима за дизајн калупа.

2. Дизајн структуре калупа

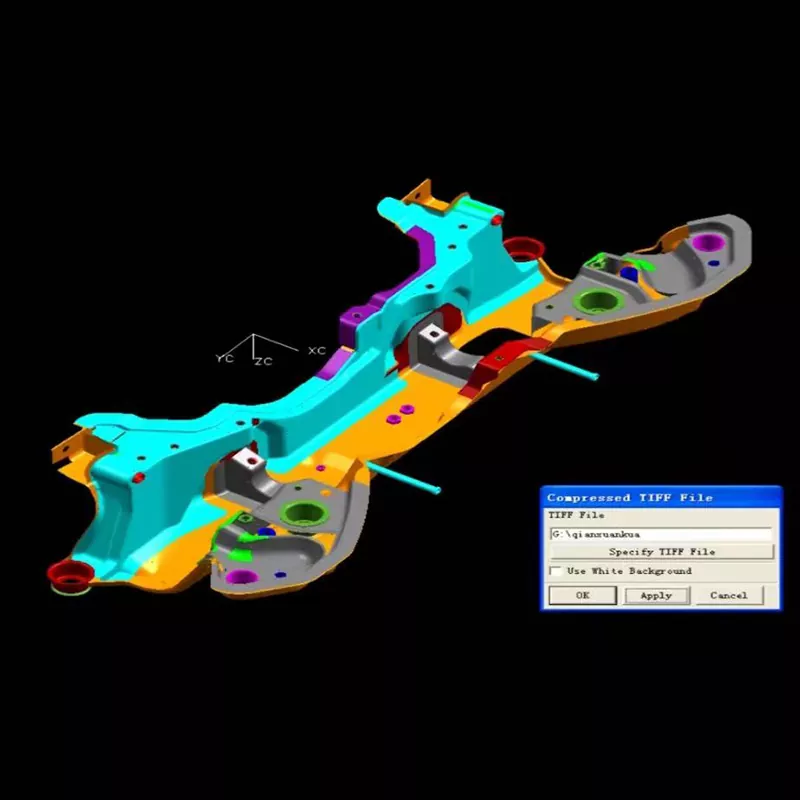

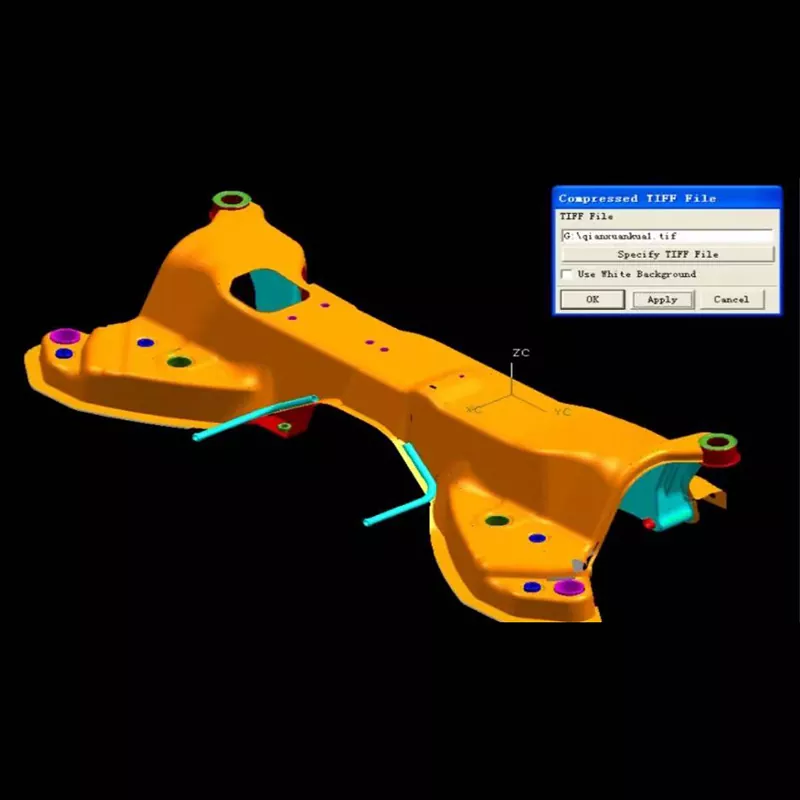

Кроз професионални софтвер за потпуни 3Д дизајн, усвојен је модуларни концепт за прилагођавање аутоматизованим производним линијама, олакшавајући отклањање грешака и одржавање калупа.

3. Избор материјала

Радни делови су израђени од челика високе тврдоће и специјалних легура; оквири калупа и стандардни делови су направљени од одговарајућег челика; а површине шупљина се подвргавају посебном третману како би се смањило трење и приањање.

4. Прецизни процес обраде

Матрице за штанцање склопа предњег огибљења аутомобила пролазе грубу обраду, завршну обраду и површинску обраду. Специјализована опрема обезбеђује тачност обраде, постижући храпавост површине од Ра0,2-0,4μм. Кључне области су ојачане.

5. Склапање и отклањање грешака

Након прецизне монтаже, делови се подвргавају тестирању притиска и отклањању грешака. Инспекција првог комада и пробна производња серије оптимизују параметре како би се осигурала стабилна производња и поузданост производа.

Трендови развоја

Индустрија се развија у пет главних праваца: интеграција лаке тежине и високе чврстоће, прецизна и динамичка оптимизација, брза промена калупа и флексибилна производња, дигитално виртуелно отклањање грешака и зелена одржива производња, прилагођавајући се трендовима електрификације и интелигенције у аутомобилској индустрији.

Често постављана питања

П1: Који се материјали обично користе у калупима за штанцање склопа предњег огибљења аутомобила?

А1: Радни делови углавном користе челик за калупе високе тврдоће као што су СКД11, Цр12МоВ и ДЦ53. За дубоко извлачење делова за формирање и подручја са високим напрезањем, користи се брзорезни челик или цементни карбид из металургије праха. Основа калупа користи конструкцијски челик као што је челик 45 и челик К235, док стандардни делови као што су стубови за вођење и чауре користе челични лежај ГЦр15. За изузетно захтевно обликовање закривљених површина, понекад се користе керамички или дијамантски материјали за премазивање како би се обезбедила отпорност на хабање и век трајања калупа.

П2: Колико је дуг производни циклус за матрице за штанцање склопа предњег овјеса за аутомобиле?

А2: У зависности од сложености и захтева за прецизношћу склопа предњег вешања, производни циклус је типично 18-26 недеља. Стандардним калупима за монтажу предњег вешања је потребно приближно 18 недеља, калупима за сложену просторну структуру 22 недеље, а за ултра-велике или лагане калупе за монтажу предњег вешања може бити потребно више од 26 недеља. Специфични циклус зависи од сложености структуре предњег вешања, тежине просторног обликовања и захтева динамичких перформанси.

П3: Колики је век трајања калупа?

А3: Под нормалним условима употребе и одржавања, животни век матрица за штанцање склопа предњег огибљења може достићи преко 250.000 циклуса. Кроз квалитетан одабир материјала, правилну топлотну обраду и прецизну машинску обраду, животни век неких калупа може да достигне 450.000 циклуса. Подручја са високим степеном хабања као што су дубоко извучени делови за формирање, површине лежаја са високим напрезањем и прецизне рупе захтевају редовно одржавање и замену како би се обезбедио квалитет производа и стабилност обликовања.

П4: Како осигурати прецизност и динамичке перформансе склопа предњег овјеса?

А4: Оптимизацијом параметара процеса формирања кроз ЦАЕ анализу, усвајањем система за вођење високе прецизности, контролом опруге материјала и расподелом дебљине и редовном провером и одржавањем прецизности калупа, тачност димензија склопа предњег вешања може се контролисати унутар ±0,05 мм, а тачност површине парења може досећи ±0,0 мм. У исто време, разумни структурални дизајн и процеси топлотне обраде обезбеђују да склоп предњег вешања има довољну структурну чврстоћу и динамичке перформансе.

П5: Које су кључне контролне тачке у процесу производње матрица за штанцање склопа предњег огибљења аутомобила?

А5: Кључне контролне тачке у производњи калупа за склоп предњег вешања укључују: ① Прецизну обраду сложених просторних површина како би се осигурала геометријска тачност; ② Квалитет обликовања носивих конструкција високе чврстоће како би се осигурала позиција и чврстоћа; ③ Тачност обраде прецизних рупа како би се осигурао квалитет монтаже; ④ Чврстоћа вишекомпонентних заварених интегрисаних структура; ⑤ Процеси топлотне обраде како би се осигурала тврдоћа и жилавост. Свака контролна тачка захтева ригорозну контролу квалитета и контролу процеса, посебно за прецизну контролу формирања сложених просторних конструкција и носивих површина високе чврстоће.
