Матрица за штанцање спољашњег панела хаубе аутомобила

СИКАИДА матрица за штанцање спољне плоче хаубе аутомобила је велики и сложен систем закривљености, укључујући горњу матрицу, доњу матрицу, прстен за притисак и компоненте за прецизну вођицу, погодан за једностепено или вишестепено формирање спољашњих панела хаубе. Као поуздан добављач за глобалну аутомобилску индустрију, његови калупи могу стабилно да раде на линијама за штанцање великог обима.

Основне карактеристике производа:

1. Велика и сложена структура двоструке закривљености: Матрица за штанцање спољне плоче хаубе аутомобила је погодна за спољне панеле хаубе (дужина > 1,2 м, ширина 0,8-1,0 м), са великим уделом површина слободне форме, линија карактеристика и ребара за ојачање, што захтева изузетно високу прецизност површине.

2. Висока прецизна и зрцална завршна обрада: Погодно за делове изгледа класе А (без огреботина, бора, опруге), завршна обрада површине матрице достиже ниво огледала (Ра≤0,4μм), што захтева строге стандарде за материјале, топлотну обраду и технике обраде.

3. Интегрисани вишепроцесни систем: Интегрише више процеса као што су цртање, пробијање и обрезивање, компатибилан са различитим процесима формирања, подржава аутоматизовано пуњење, позиционирање и истовар и погодан је за аутоматизовану производњу.

4. Издржљива структура и прецизно вођење: Матрица за жигосање спољне плоче аутомобилске хаубе користи оквир за матрицу високе чврстоће погодан за штанцање велике тонаже, опремљен високо прецизним водичем и системом водећих чаура како би се избегло неусклађеност матрице, и има стабилан механизам за тампон и несметано истовар.

5. Напредни систем за подмазивање и хлађење: Оптимизовани систем подмазивања смањује трење и продужава век матрице; по потреби се може додати систем за хлађење са контролисаном температуром да би се обезбедила стабилност формирања материјала.

Примене и предности материјала

Матрица за штанцање спољашњих панела хаубе аутомобила је погодна за штанцање спољашњих панела од челика и лаких легура за путничке аутомобиле, комерцијална возила и возила нове енергије. База матрице користи нерђајући челик 45# и К235, а радни делови су направљени од материјала као што је Цр12МоВ, постижући тврдоћу од 48-52 ХРЦ након термичке обраде, поседујући предности као што су висока чврстоћа и висока отпорност на хабање.

Комплетан производни процес

1. Анализа производа и ЦАЕ симулација

Софтвер АутоФорм и Динаформ се користи за анализу могућности обликовања, повратне снаге, итд., предвиђање и решавање проблема штанцања, и оптимизацију процеса и дизајна калупа.

2. Потпуни 3Д дизајн калупа

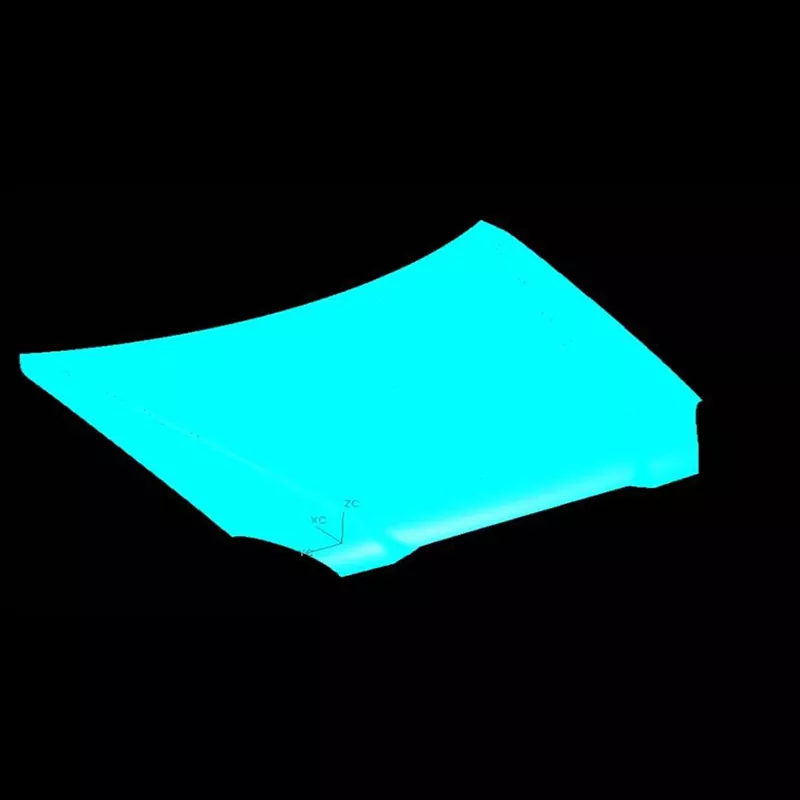

Матрица за штанцање спољашњег панела хаубе аутомобила користи софтвер као што су УГ и ЦАТИА да доврши потпуни 3Д дизајн, прецизно позиционирајући све детаље као што су уметци и завртњи.

3. Избор материјала и термичка обрада

Одговарајући материјали се бирају, а процеси као што су вакуумско гашење и каљење се користе да би се обезбедило да механичка својства матрице испуњавају захтеве употребе.

4. Прецизна обрада

Након грубе обраде (уз уважавање додатака), завршне обраде (обезбеђивање прецизности), специјалне обраде (ЕДМ, сечење жице, итд.) и полирања, постиже се зрцална завршна обрада.

5. Монтажа и Т0 пробно обликовање

Након склапања свих компоненти, врши се пробно обликовање. Параметри процеса се прилагођавају, а калуп се модификује и оптимизује све док жигосани део не испуни услове за цртање.

Трендови развоја

Индустрија калупа показује четири главна тренда: прилагођавање лаким материјалима високе чврстоће; постизање прецизности и интелигенције пуног процеса; вишепроцесна интегрисана аутоматизација; скраћивање развојних циклуса кроз технологију дигиталних близанаца; и смањење трошкова.

СИКАИДА матрица за штанцање спољашњег панела хаубе за аутомобиле представља напредни ниво матрица за штанцање. Са развојним циклусом од 8-15 месеци и трошковима у распону од милиона до десетина милиона јуана, служи као репер за мерење снаге професионалних фабрика калупа. СИКАИДА ће наставити да унапређује своју технологију како би задовољила врхунске потребе светске аутомобилске индустрије.

Често постављана питања:

П1: Који се материјали обично користе у матрици за штанцање спољне плоче хаубе аутомобила?

А1: Основа калупа обично користи висококвалитетни угљенични структурни челик (као што је 45#, К235), док радни делови користе високоугљенични, високохромирани алатни челик (као што су Цр12МоВ, Цр12) и брзорезни челик (као што је В6Мо5Цр4В2), итд., који се подвргавају одговарајућој топлотној обради и постижу потребну отпорност на хабање.

П2: Колико је дуг производни циклус за штанцане калупе за спољне панеле хаубе аутомобила?

А2: Штанцане калупе за спољне панеле хаубе аутомобила имају сложену структуру и високе захтеве за прецизношћу. Производни циклус је обично 8-15 месеци, у зависности од сложености производа, техничких захтева и производних могућности. Његов дуг развојни циклус и висока цена чине га кључним мерилом за мерење свеобухватне снаге компаније за производњу калупа.
