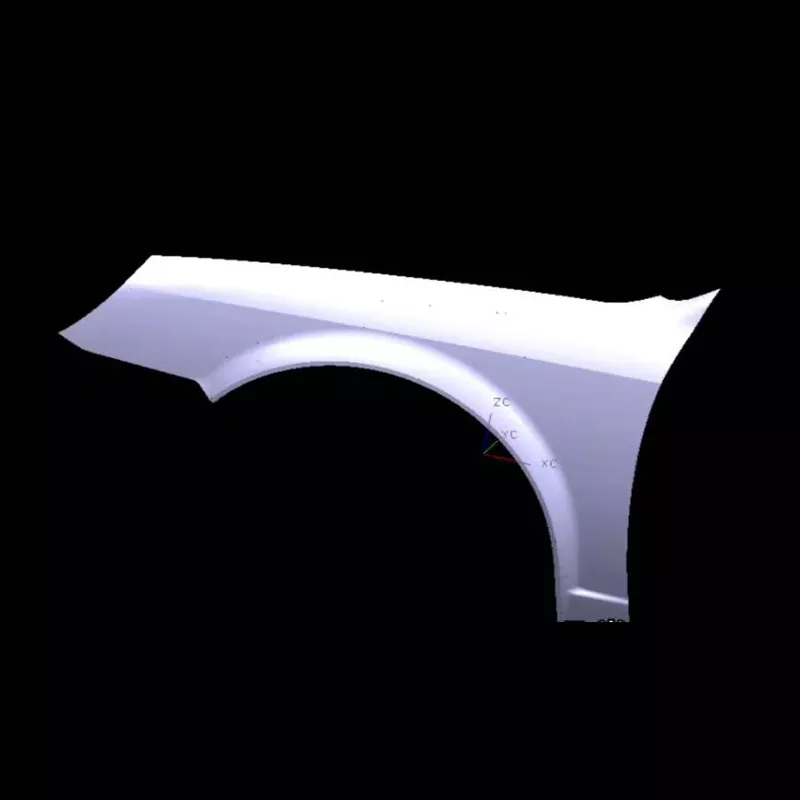

Матрица за штанцање левог блатобрана аутомобила

СИКАИДА-ина матрица за штанцање левог блатобрана за аутомобиле је велика, прецизна матрица која се користи за штанцање панела левог блатобрана, захтевајући формирање сложених закривљених површина и ивица. Као водећи произвођач матрица за штанцање у аутомобилској индустрији у Кини, СИКАИДА поседује велико искуство у истраживању и развоју и производњи, водећу технологију производа и пружа поуздана решења матрица за глобалне произвођаче аутомобила.

Детаљи о производу

1. Велика и сложена структура

Ова аутомобилска матрица за штанцање левог блатобрана је велике величине (преко 800 мм дужине и преко 500 мм широке), са сложеним површинама, које захтевају формирање различитих закривљених површина и карактеристика ивица, захтевајући изузетно високу прецизност. СИКАИДА, са својим напредним дизајном и технологијом обраде, може се савршено прилагодити потребама стила различитих модела возила.

2. Захтеви високе прецизности и високог сјаја

Леви блатобран је изложена површина и мора бити без површинских недостатака; стога храпавост површине матрице мора бити испод Ра0,4. СИКАИДА стриктно контролише сваку фазу производње како би осигурала прецизност матрице и квалитет изгледа штанцаних делова.

3. Сложен процес формирања

Матрица за штанцање левог блатобрана аутомобила интегрише више процеса као што су цртање, обрезивање и штанцање, и компатибилна је са једностепеним процесима извлачења и хидроформирања. СИКАИДА оптимизује распоред процеса како би ефикасно смањио трошкове и повећао ефикасност.

4. Комплексни систем формирања

За негативан угао и подрезану структуру левог блатобрана, матрица је опремљена сложеним механизмима као што су клизачи и клинови, у комбинацији са разумним вучним врхом и системом за одзрачивање како би се избегли дефекти и побољшала стопа приноса.

5. Систем за прецизно вођење и позиционирање

Компоненте за вођење високе прецизности обезбеђују тачно поравнање горње и доње матрице, а софистицирани уређај за позиционирање обезбеђује тачно позиционирање лима, побољшавајући тачност штанцања и животни век матрице.

Карактеристике производа и апликације

Ова матрица за штанцање левог блатобрана аутомобила погодна је за производњу разних аутомобилских левих блатобрана, производећи аеродинамично аеродинамичне облике. Компатибилан је са различитим материјалима као што су челик и легуре алуминијума. Као професионални добављач, СИКАИДА нуди услуге прилагођене потребама различитих модела возила.

Увод у процес производње

1. Анализа производа и ЦАЕ симулација

ЦАЕ симулација се изводи коришћењем софтвера као што је АутоФорм за предвиђање и отклањање недостатака као што су пуцање и наборе, обезбеђујући квалитет дизајна и производње калупа.

2. Дизајн калупа

Потпуни 3Д дизајн се изводи коришћењем УГ и ЦАТИА софтвера за прецизирање детаља компоненти, обезбеђујући разумну структуру калупа и поуздан рад.

3. Избор материјала

База матрице за штанцање левог блатобрана аутомобила направљена је од висококвалитетних челика као што су челик 45 и 42ЦрМо, док радни делови користе специјалне челике као што је Цр12МоВ, обезбеђујући високу тврдоћу и високу отпорност на хабање, погодан за дуготрајно штанцање високог интензитета.

4. Прецизна обрада

Специјализовани процеси машинске обраде, укључујући грубу обраду, брзу ЦНЦ завршну обраду, сечење жице и фино полирање, у комбинацији са каљењем и каљењем (тврдоћа ХРЦ48-52), испуњавају захтеве за прецизност и храпавост површине.

5. Састављање и отклањање грешака (Т0 пробно обликовање)

Након монтаже, калуп се тестира на машини. Параметри процеса се више пута прилагођавају, а калуп је оптимизован како би се осигурало да су штампани делови квалификовани и да се калуп може директно масовно производити.

Развојни трендови:

1. Ултра-лагани интегрисани калуп

Леви блатобран се развија према већим величинама и интегрисаном дизајну. СИКАИДА користи напредне процесе као што је топло обликовање за развој калупа погодних за захтеве високе чврстоће и мале тежине.

2. Интелигентизација и дигитализација

Сензори су уграђени у матрицу за штампање левог блатобрана аутомобила за праћење у реалном времену. У комбинацији са дигиталном технологијом близанаца, постиже се виртуелно отклањање грешака, скраћујући развојни циклус и побољшавајући стопу успеха пробног обликовања.

3. Мулти-материјали и композитни калупи

Прилагођавајући се новим материјалима као што су легуре алуминијума и карбонска влакна, одговарајући процеси композитног обликовања и калупи су развијени да задовоље различите захтеве тржишта.

4. Примене у производњи адитива

Коришћење технологије 3Д штампања за производњу сложених компоненти калупа побољшава перформансе калупа, скраћује производне циклусе и истиче предности производње сложених структура.

СИКАИДА-ина матрица за штанцање левог блатобрана аутомобила је типичан пример калупа за аутомобилску плочу каросерије. Његов развојни циклус од 8-15 месеци и висока цена истичу снагу компаније. Као професионални произвођач и добављач у Кини, СИКАИДА ће пратити трендове у индустрији, континуирано оптимизовати своје производе и пружати висококвалитетна решења за калупе глобалним купцима.

Често постављана питања

П1: Који се материјали обично користе у матрицама за штанцање левог блатобрана аутомобила?

А1: База калупа обично користи висококвалитетни угљенични конструкциони челик (као што је челик 45) или легирани конструкциони челик (као што је 42ЦрМо). Радни делови (профили, резне ивице) користе алатни челик са високим садржајем угљеника и хрома (као што су Цр12МоВ, СКД11) или челик од металургије праха (као што је ЦПМ-Д2) како би се осигурала висока тврдоћа, висока отпорност на хабање и добра жилавост.

П2: Колико је дуг производни циклус за утискивање левог блатобрана аутомобила?

О2: Циклус развоја штанцаних матрица за леви блатобран аутомобила је дуг (обично 8-15 месеци) и цена је висока (достиже милионе до десетине милиона РМБ), што га чини кључним мерилом за мерење свеобухватне снаге компанија за производњу калупа. Како се аутомобили развијају ка интелигенцији, електрификацији и лаганој тежини, технички захтеви за њихове матрице ће наставити да се повећавају.
