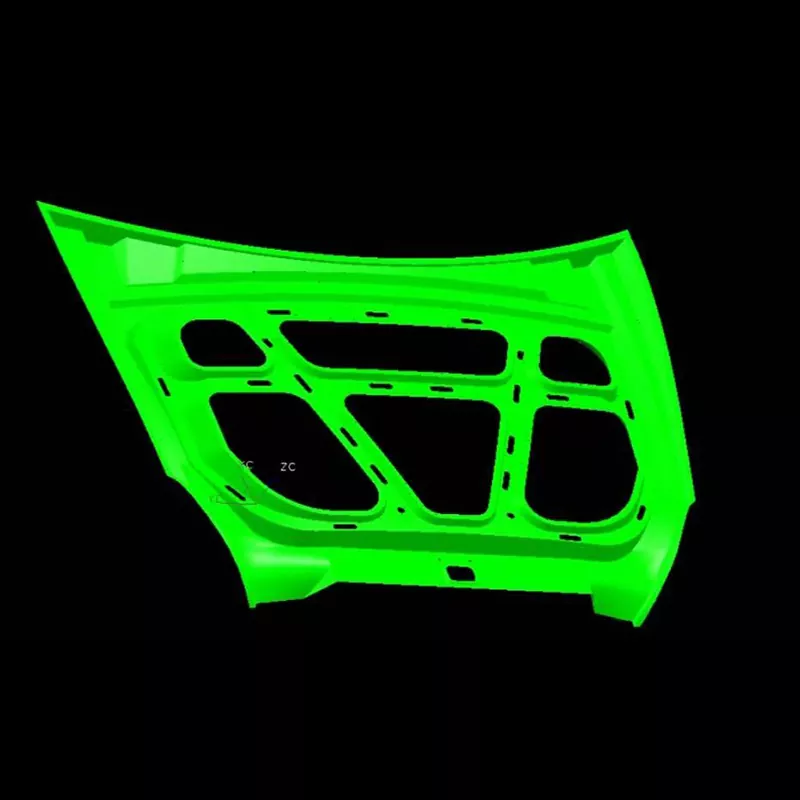

Матрица за штанцање унутрашњег панела хаубе аутомобила

СИКАИДА матрица за штанцање унутрашње плоче хаубе аутомобила је велики и сложен систем за штанцање посебно дизајниран за формирање главног оквира унутрашње плоче хаубе. То није једна матрица, већ комплетан комад опреме који обухвата више процеса, осигуравајући стабилно формирање великих, високо прецизних компоненти каросерије.

Основне карактеристике производа:

1. Велика величина и сложена структура

Стандардне димензије матрице за штанцање унутрашње плоче аутомобилске хаубе су >800 мм у дужину и >600 мм у ширину, што захтева формирање ребара за ојачање, рупа за монтажу и друге карактеристике. Укључује основне компоненте као што су горње и доње калупе, као и систем за прецизно вођење, позиционирање и истовар како би се осигурало стабилно и тачно штанцање.

2. Ултра-висока прецизност и висок квалитет

Штанцани делови имају толеранције димензија контролисане унутар ±0,1 мм, без дефеката као што су пукотине, боре и огреботине. Сама матрица се подвргава строгој производњи, прецизности вођења и контроли расподеле притиска, у складу са стандардима квалитета повезаних компоненти изгледа.

3. Напредни интегрисани процес обликовања

Интегрисањем више процеса као што су дубоко извлачење и обликовање постиже се једнократно обликовање, прецизно контролисање протока материјала и компензација повратне опруге. ЦАЕ симулација се користи за предвиђање проблема, обезбеђујући стабилно и поуздано штанцање.

4. Систем матрица за тешке услове рада

Матрица за штанцање унутрашње плоче аутомобилске хаубе је тешка десетине тона и захтева велику опрему под притиском од преко 2000 тона. Опремљен је високо прецизним водећим стубовима, вођицама и другим компонентама, погодним за дуготрајну масовну производњу високог интензитета.

5. Висококвалитетна обрада површине

Површина калупа је огледало полирана (Ра≤0,4μм). Површинска тврдоћа и параметри премаза су оптимизовани за различите материјале како би се обезбедила отпорност на хабање и стабилан квалитет површине.

Процес производње

1. Анализа производа и дизајн процеса

Матрица за штанцање унутрашње плоче аутомобилске хаубе користи ЦАЕ софтвер као што су АутоФорм и Динаформ за анализу могућности обликовања штанцања, предвиђање дефеката, оптимизацију процеса и одређивање разумних параметара штанцања, постављајући темеље за производњу.

2. Дизајн калупа

Потпуни 3Д дизајн се изводи коришћењем УГ и ЦАТИА да би се побољшала структура сваке компоненте, обезбеђујући да снага, крутост и прецизност калупа испуњавају производне захтеве.

3. Избор материјала

Тело матрице за штанцање унутрашње плоче аутомобилске хаубе је направљено од челика 45 и 42ЦрМо, док профили и кључни делови користе алатни челик као што је Цр12МоВ (ХРЦ48-52 након термичке обраде). За вођице и чауре користи се челик отпоран на хабање.

5. Прецизна обрада

Груба обрада и ЦНЦ прецизна обрада велике брзине (површинска тачност ±0,01 мм), у комбинацији са резањем жице, ЕДМ-ом и другим специјалним процесима обраде, као и топлотном обрадом и обрадом површине, осигуравају да перформансе калупа испуњавају стандарде.

6. Монтажа и Т0 пробно обликовање

Након монтаже, калуп се тестира на преси. Параметри се више пута прилагођавају, узорци се прегледају, а калуп се модификује и оптимизује све док сви индикатори производа не испуне стандарде.

Примена производа

СИКАИДА матрица за штанцање унутрашњег панела хаубе аутомобила се широко користи у производњи унутрашњих панела хаубе за путничка и комерцијална возила, ефикасно формирајући сложене закривљене делове површине и подржавајући ефикасан и стабилан рад производних линија каросерија произвођача аутомобила.

Развојни трендови:

1. Ултра-велики интегрисани калуп

 Тренд ка интегрисаним унутрашњим панелима хаубе повећава захтеве за тонажом и величином калупа. Широка употреба преса капацитета 2000 тона и више повећава сложеност дизајна и производње.

2. Лагана адаптација материјала

Ширење примене челика високе чврстоће и легура алуминијума захтева прилагођавање параметара дизајна калупа, што представља нове изазове за производну технологију.

3. Интелигентна производња и дигитализација

Користећи ЦАЕ симулацију, ЦНЦ алатне машине и дигиталне технологије близанаца, постижемо дигитално управљање калупима у пуном животном циклусу, побољшавајући прецизност и ефикасност.

4. Брза замена калупа и аутоматизована производња

Оптимизујемо функције брзог позиционирања и закључавања калупа, интегришући их са аутоматизованим производним линијама како бисмо задовољили потребе вишеструке, мале серије производње.

Матрица за штанцање унутрашње плоче СИКАИДА аутомобилске хаубе интегрише технологије из више области, представљајући напредни ниво калупа за штанцање. Са развојним циклусом од 8-15 месеци и високим трошковима, то је значајно мерило корпоративне снаге. Наставиће да се надограђује заједно са лаганим и интелигентним развојем аутомобилске индустрије, пружајући подршку висококвалитетном развоју глобалне аутомобилске индустрије.
